高速原子力显微镜(AFM) 是一种显微镜，样品在空气或溶液条件下以高分辨率的可视化视频成像中来观察纳米级样品.

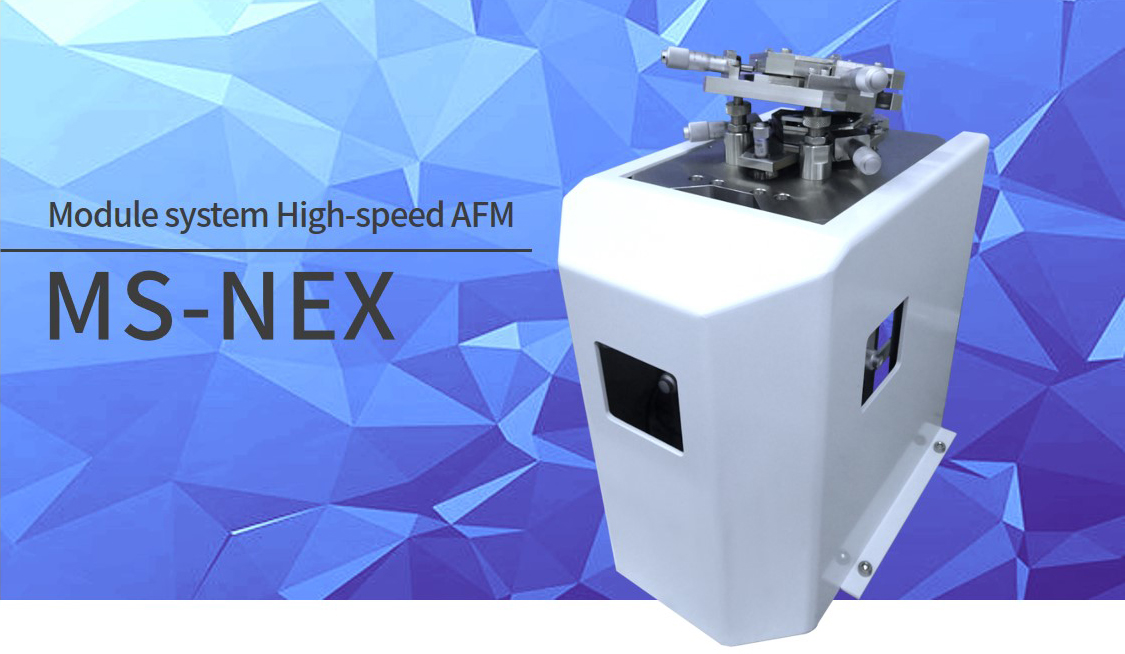

MS-NEX 基于SS-NEX( 样品扫描型高速AFM) 模型，但操作起来更加简单容易，它具有多个模块系统，允许您根据您的科研方向和预算来选择所需的功能.
MS-NEX 采用模块系统，可以更容易地选择各种功能模块，可以定制，以满足您的需求.
这些模块可以现在添加，也可以在以后需要时添加.
新开发的功能模块也将出现在未来的阵容中.
该指导系统会在样品准备到样品观察的过程中提供帮助说明.
■标准系统配置■
|
扫描速度 |
1 秒 / 帧 (1 帧 / 秒)
( 扫描范围: XY: 500 nm × 500 nm, 分辨率: 200 px × 200 px） |
|
扫描范围 |
XY:4µm × 4µm,Z:0.7µm |
|
画像分解率 |
XY:500px × 500px |
|
观察环境 |
空气中/液体中
同时在AFM观测过程中，可以加入观察反应溶液。 |
|
观察溶液容量 |
150 ㎕ |
|
样品尺寸 |
Φ1.5 mm |
|
悬臂振幅检测方法 |
取样和保持法 |
|
探针检出方式 |
光杠杆法 |
|
扫描方法 |
样品扫描方法 |
|
控制系统 |
PID控制，动态PID控制 |
|
测量模式 |
交流模式(地形像、误差像、相位像) |
|
使用软件 |
-
视频采集(可能的数据采集、数据存储)
-
控制功能(扫描控制、自动进场控制)
-
悬臂梁的频率特性分析
-
帧数:每个视频文件保存1000帧
-
文件存储方法:可以将格式转换为通用格式
视频文件格式(包括AVI格式及MPEG格式)
|
注1:标准设备规格包括标准扫描器.
注2:每个模块的最大扫描范围为一个典型值.
扫描速度是在条件下为每个模块确定的一个值，并不能保证
扫描速度在最大扫描范围内.
■可以更换的选项品■
|
高速模块 |
适用于酶反应等高速观察
蛋白质结构的变化.
*扫描头包括
1. 扫描速度:50 ms /帧(20帧/秒)
2. 扫描范围:XY: 0.7µm × 0.7µm, Z: 0.4µm
|
|
广范围测量模块 |
适用于扫描速率高、样本较大的场合.
*扫描头包括
1. 扫描速度:10s /帧(0.1帧/秒)
2. 扫描范围:XY: 30µm × 30µm, Z: 0.7µm
|
|
灌流模块 |
在AFM观测过程中可以改变观测方案.
如: pH值和/或缓冲液成分可在测量过程中逐渐改变 |
|
温度调节模块 |
可在室内提高观察溶液的温度
温度可达40℃ |
|
照明模块 |
紫外光、可见光、各种各样的激发光可以照射到样品上。
应用实例:笼状ATP，光异构化分子 |
注3:每个模块的最大扫描范围是一个典型值.
扫描速度是为每个模块确定的条件下的一个值，并不能保证扫描速度在最大的扫描范围内.
